Apakah perbezaan antara PA 6 dan PA 12?

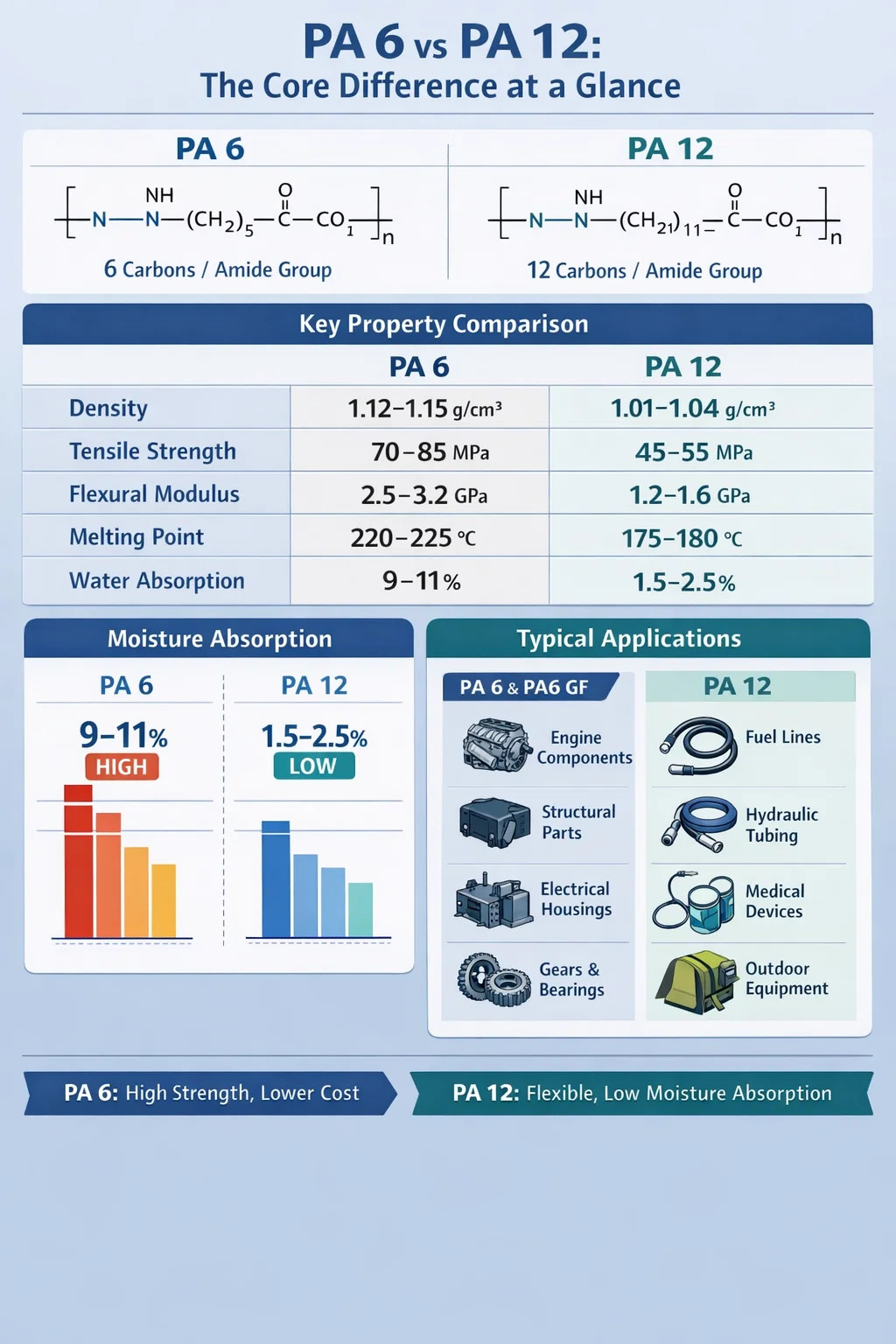

PA 6 lwn PA 12: Perbezaan Teras Sepintas lalu

PA 6 (Polyamide 6, juga dikenali sebagai Nylon 6) dan PA 12 (Polyamide 12, juga dikenali sebagai Nylon 12) adalah kedua-dua termoplastik kejuruteraan daripada keluarga poliamida, tetapi ia berbeza dengan ketara dalam struktur molekul, penyerapan lembapan, rintangan kimia, sifat mekanikal dan tingkah laku pemprosesan. Nombor dalam nama mereka merujuk kepada bilangan atom karbon dalam rantai monomer — PA 6 diperbuat daripada kaprolaktam (6 karbon), manakala PA 12 diperoleh daripada laurolaktam (12 karbon). Perbezaan struktur yang kelihatan mudah ini mewujudkan gelagat material yang berbeza secara dramatik dalam aplikasi dunia sebenar.

Ringkasnya: PA 6 menawarkan kekukuhan yang lebih tinggi, kekuatan mekanikal yang lebih baik dan kos yang lebih rendah, menjadikannya sesuai untuk komponen struktur dan galas beban. PA 12 cemerlang dalam kestabilan dimensi, penyerapan lembapan yang rendah dan fleksibiliti, menjadikannya pilihan pilihan untuk tiub, saluran bahan api dan aplikasi luar di mana rintangan lembapan adalah kritikal. Apabila tetulang gentian kaca ditambah — membentuk Bahan PA6 GF — jurang prestasi dengan PA 12 dalam ketegaran semakin melebar memihak kepada PA 6.

Struktur Molekul dan Ketumpatan Kumpulan Amida

Perbezaan asas antara PA 6 dan PA 12 terletak pada kekerapan kumpulan amida (-CO-NH-) muncul di sepanjang tulang belakang polimer. Dalam PA 6, ikatan amida berlaku setiap 6 atom karbon. Dalam PA 12, jarak memanjang kepada 12 atom karbon di antara setiap kaitan amida.

Kumpulan amida bersifat hidrofilik — mereka menarik dan mengikat molekul air melalui ikatan hidrogen. Ini bermakna PA 6, dengan ketumpatan kumpulan amida yang lebih tinggi, menyerap lebih banyak kelembapan dengan ketara daripada PA 12. PA 6 boleh menyerap sehingga 9–11% lembapan pada ketepuan dalam air, manakala PA 12 hanya menyerap kira-kira 1.5–2.5%. Ini bukan perbezaan kecil — ia secara langsung mempengaruhi kestabilan dimensi, prestasi mekanikal dan sifat elektrik sepanjang hayat perkhidmatan produk.

Rantai alifatik yang lebih panjang dalam PA 12 juga menyumbang kepada mobiliti rantai yang lebih besar dan suhu peralihan kaca yang lebih rendah. PA 12 kekal fleksibel walaupun pada suhu serendah -40°C, itulah sebabnya ia digunakan secara meluas dalam saluran bahan api dan brek automotif dalam aplikasi iklim sejuk.

Perbandingan Harta Utama: PA 6 lwn PA 12

Jadual di bawah menyediakan perbandingan teknikal sebelah menyebelah bagi sifat bahan yang paling penting untuk jurutera reka bentuk yang memilih antara dua poliamida ini.

Penyerapan Lembapan dan Kestabilan Dimensi

Penyerapan lembapan adalah salah satu faktor paling kritikal yang membezakan PA 6 daripada PA 12 dalam kejuruteraan praktikal. PA 6 bahagian boleh menukar dimensi mereka sebanyak 1.5–2.0% panjangnya kerana ia menyerap lembapan atmosfera dari semasa ke semasa selepas dibentuk. Ini menjadikan komponen ketepatan yang dibuat daripada PA 6 tidak bertetulang mencabar untuk digunakan dalam pemasangan toleransi ketat melainkan penyaman difaktorkan ke dalam reka bentuk atau tetulang gentian kaca digunakan untuk menyekat perubahan dimensi.

PA 12, sebaliknya, menunjukkan perubahan dimensi kurang daripada 0.5% di bawah keadaan yang sama. Ini menjadikannya jauh lebih boleh diramal dalam perkhidmatan dan merupakan salah satu sebab utama pereka memilih PA 12 untuk penyambung hidraulik, kelengkapan ketepatan dan tiub berlubang kecil di mana kesesuaian dan fungsi mesti kekal konsisten merentas perubahan persekitaran kelembapan.

Kelembapan juga menjejaskan sifat mekanikal. Bahagian PA 6 yang diuji kering-sebagai-acuan mungkin menunjukkan kekuatan tegangan 80 MPa, tetapi selepas penyaman kepada kandungan lembapan keseimbangan pada kelembapan relatif 50%, ini boleh turun kepada sekitar 55-60 MPa. Ini adalah pertukaran yang diketahui yang mesti dipertimbangkan apabila menentukan PA 6 untuk aplikasi struktur. PA 12 menunjukkan variasi yang jauh lebih sedikit — sifat mekanikal terkondisinya kekal hampir dengan nilai keringnya, yang memudahkan spesifikasi bahan untuk pereka bentuk.

Gentian Kaca Diperkukuh PA 6: Apa Bahan PA6 GF Bawa ke Meja

Apabila gentian kaca ditambahkan pada PA 6, bahan PA6 GF yang terhasil (biasanya tersedia sebagai PA6 GF15, PA6 GF30, PA6 GF50, dsb., di mana nombor menunjukkan kandungan gentian kaca mengikut peratusan berat) mengalami perubahan dramatik dalam kekakuan dan kekuatan. Ini adalah salah satu strategi tetulang yang paling banyak digunakan dalam plastik kejuruteraan.

Bagaimana Gentian Kaca Mengubah Prestasi PA 6

PA6 GF30 (30% gentian kaca bertetulang PA 6) ialah gred yang paling biasa ditentukan. Ia menyampaikan:

• Kekuatan tegangan daripada 170–190 MPa , lebih daripada dua kali ganda daripada PA 6 yang tidak bertetulang
• Modulus lentur bagi 8–10 GPa , berbanding 2.5–3.2 GPa untuk PA 6 yang kemas
• Penyerapan lembapan berkurangan — gentian kaca itu sendiri tidak menyerap air, jadi penyerapan lembapan berkesan dalam komposit jauh lebih rendah daripada PA 6 yang kemas
• Kestabilan dimensi yang lebih baik — lenturan dan pengecutan selepas acuan dikurangkan, walaupun pengecutan anisotropik menjadi pertimbangan baharu disebabkan orientasi gentian
• Suhu pesongan haba meningkat kepada sekitar 200–210°C (berbanding ~185°C untuk PA 6 yang kemas pada beban 1.8 MPa)

Bahan PA6 GF digunakan secara meluas dalam manifold masuk automotif, penutup enjin, kurungan struktur, perumah elektrik dan komponen pam industri. Gabungan kekakuan yang tinggi, rintangan haba yang baik, dan kos bahan mentah yang agak rendah menjadikan PA6 GF30 sebagai salah satu sebatian kejuruteraan yang paling kos efektif di pasaran.

PA6 GF lwn PA 12: Perbandingan Langsung

Apabila membandingkan bahan PA6 GF dengan PA 12 yang tidak bertetulang, pilihan menjadi lebih bernuansa. PA6 GF30 akan mengatasi PA 12 dengan ketara pada kekakuan dan rintangan haba, tetapi PA 12 masih akan menang atas kelenturan, rintangan kimia terhadap bahan api dan cecair hidraulik, dan keliatan suhu rendah. Jika aplikasi memerlukan bahagian struktur tegar yang beroperasi pada suhu tinggi, PA6 GF adalah pemenang yang jelas. Jika bahagian itu adalah saluran bahan api yang fleksibel atau penyambung yang terdedah kepada cecair brek dan suhu musim sejuk -30°C, PA 12 kekal sebagai pilihan yang tepat.

Rintangan Kimia: Di mana PA 12 Mencapai Prestasi

PA 12 mempunyai rintangan yang unggul terhadap pelbagai bahan kimia berbanding PA 6. Ketumpatan kumpulan amida yang lebih rendah menjadikannya lebih tahan terhadap hidrolisis dan serangan daripada asid, alkali dan pelarut organik. Dalam aplikasi automotif, ini diterjemahkan kepada rintangan yang lebih baik terhadap:

• Bahan api, termasuk campuran etanol (E10, E85) dan diesel
• Bendalir hidraulik dan cecair brek (DOT 4 dan DOT 5.1)
• Zink klorida dan garam jalan kalsium klorida
• gris automotif dan minyak pelincir

PA 6 berprestasi secukupnya dalam kebanyakan persekitaran ini tetapi boleh menunjukkan keretakan tegasan apabila terdedah kepada zink klorida di bawah beban mekanikal — fenomena yang dikenali sebagai retak tegasan persekitaran (ESC). Ini secara sejarah menjadi masalah dengan klip dan kurungan PA 6 dalam persekitaran bawah tanah yang terdapat percikan jalan yang mengandungi garam jalan. PA 12 secara ketara kurang terdedah kepada jenis kegagalan ini.

Untuk aplikasi farmaseutikal dan hubungan makanan, PA 12 juga menawarkan kelebihan pengawalseliaan dalam sesetengah pasaran disebabkan kandungan boleh ekstrak yang lebih rendah dan kimia permukaan yang lebih stabil dari semasa ke semasa.

Memproses Perbezaan Antara PA 6 dan PA 12

Kedua-dua bahan adalah termoplastik yang diproses terutamanya oleh pengacuan suntikan dan penyemperitan, tetapi takat lebur dan kepekaan lembapan yang berbeza membawa kepada keperluan pemprosesan yang berbeza.

Keperluan Pengeringan

Oleh kerana penyerapan lembapannya yang tinggi, PA 6 amat sensitif terhadap degradasi hidrolitik semasa pemprosesan jika tidak dikeringkan dengan betul. Keadaan pengeringan yang disyorkan untuk PA 6 biasanya 80°C selama 4–8 jam dalam pengering penyahlembapan untuk mencapai kandungan lembapan di bawah 0.2%. Kegagalan mengeringkan PA 6 dengan betul mengakibatkan kesan splay, berat molekul berkurangan dan sifat mekanikal terjejas pada bahagian acuan. Bahan PA6 GF membawa keperluan pengeringan yang sama.

PA 12, dengan higroskopisitasnya yang jauh lebih rendah, memerlukan pengeringan yang kurang agresif — biasanya 80°C selama 2–4 jam adalah mencukupi. Ini boleh menawarkan kelebihan kecekapan pemprosesan dalam pembuatan volum tinggi.

Suhu Lebur dan Suhu Acuan

PA 6 diproses pada suhu cair 240–280°C, manakala PA 12 berjalan pada 200–240°C yang lebih rendah. Suhu pemprosesan yang lebih rendah untuk PA 12 ini boleh mengurangkan penggunaan tenaga dan masa kitaran dalam beberapa kes. Walau bagaimanapun, takat lebur PA 12 yang lebih rendah juga bermakna ia mempunyai suhu perkhidmatan berterusan yang lebih rendah — relevan apabila menentukan bahagian untuk persekitaran panas seperti komponen automotif bawah.

Pengecutan dan Warpage

PA 6 tidak bertetulang mengecut secara isotropik pada kira-kira 1.0–1.5% semasa pengacuan. Bahan PA6 GF menunjukkan pengecutan anisotropik — lebih rendah dalam arah aliran (kira-kira 0.2–0.5%) dan lebih tinggi dalam arah melintang (kira-kira 0.6–1.2%) — yang mesti diambil kira dalam reka bentuk acuan untuk mengelakkan lengkungan. PA 12 menunjukkan pengecutan sederhana sekitar 0.8–1.5% dan berkelakuan lebih boleh diramal dalam bahagian berdinding nipis kerana fleksibiliti yang wujud.

Prestasi Terma dan Penuaan Haba Jangka Panjang

PA 6 mempunyai takat lebur yang lebih tinggi (220–225°C) dan secara amnya prestasi terma yang lebih baik daripada PA 12 (175–180°C). Apabila diperkukuh dengan gentian kaca, bahan PA6 GF boleh beroperasi secara berterusan pada suhu sehingga 130–150°C (dengan pakej penstabil haba), menjadikannya sesuai untuk aplikasi bawah tudung automotif.

PA 12, dengan takat leburnya yang lebih rendah, mempunyai suhu perkhidmatan berterusan yang biasanya dihadkan sekitar 100–110°C. Untuk aplikasi yang memerlukan pendedahan berterusan kepada haba enjin atau suhu ambien yang tinggi, ini boleh menjadi had yang membatalkan kelayakan yang mendorong pereka ke arah bahan PA6 GF atau poliamida bersuhu lebih tinggi seperti PA 46 atau PPA.

Gred penstabil haba bagi kedua-dua bahan tersedia. Gred PA6 GF30 HS (distabilkan haba) biasanya ditentukan untuk komponen enjin di mana pendedahan berterusan 150°C dijangka, dengan kemuncak jangka pendek sehingga 170°C bertolak ansur. Gred penstabil haba PA 12 memanjangkan perkhidmatan kepada sekitar 120°C berterusan — peningkatan, tetapi masih lebih rendah daripada PA6 GF dalam aplikasi yang setara.

Aplikasi Biasa: Tempat Setiap Bahan Digunakan

Profil hartanah yang berbeza bagi PA 6, bahan PA6 GF dan PA 12 membawa secara semula jadi kepada domain aplikasi yang berbeza. Pecahan berikut menggambarkan corak penggunaan dunia sebenar merentas industri utama.

PA 6 dan PA6 GF — Kawasan Aplikasi Utama

• Automotif: Manifold masukan (PA6 GF30/GF50), penutup enjin (PA6 GF30 HS), perumah penapis udara, komponen tali pinggang keledar, sistem pedal, penutup roda
• Elektrik dan elektronik: Perumah pemutus litar, blok penyambung, komponen suis, pengikat kabel, perumah motor
• Jentera perindustrian: Gear, galas, sesendal, komponen tali pinggang penghantar, perumah pam
• Barangan pengguna: Perumah alatan kuasa, komponen basikal, rangka bagasi, barangan sukan
• Tekstil: Benang, kaus kaki, fabrik pakaian (gentian PA 6 tidak bertetulang)

PA 12 — Kawasan Permohonan Utama

• Tiub automotif: Talian bahan api, saluran brek, talian hidraulik, tiub pengurusan wap, saluran brek udara untuk trak
• Pengendalian cecair industri: Tiub pneumatik, talian pemindahan kimia, pengedaran udara termampat
• Peranti perubatan: Komponen kateter, pemegang instrumen pembedahan, perumah peranti penghantaran ubat
• Pencetakan 3D (SLS): Serbuk PA 12 ialah bahan dominan untuk pensinteran laser terpilih kerana kelakuan cairnya yang konsisten dan fleksibiliti pasca pemprosesan
• Luar pesisir dan dasar laut: Paip fleksibel, jaket kabel, komponen umbilical untuk infrastruktur minyak dan gas
• Kasut: Komponen but ski, bahagian kasut sukan yang memerlukan fleksibiliti pada suhu di bawah sifar

Pertimbangan Kos: PA 6 vs PA 12 Realiti Ekonomi

Kos selalunya merupakan faktor penentu dalam pemilihan bahan, dan PA 6 mempunyai kelebihan yang besar di sini. PA 12 biasanya berharga 2–3 kali lebih tinggi setiap kilogram daripada PA 6 , dan premium ini berkembang lagi apabila membandingkan PA6 GF30 dengan PA 12. Perbezaan harga mencerminkan ekonomi bahan mentah — laurolaktam (monomer PA 12) ialah bahan kimia yang lebih kompleks dan kurang banyak dihasilkan daripada kaprolaktam (monomer PA 6), yang dihasilkan pada skala yang sangat besar di seluruh dunia.

Untuk produk pengguna volum tinggi atau komponen automotif struktur yang reka bentuknya boleh memuatkan bahan PA 6 atau PA6 GF, penjimatan kos adalah ketara. OEM automotif besar yang menghasilkan 500,000 manifold masukan setahun menggunakan PA6 GF30 dan bukannya setara PA 12 (jika wujud dengan kekakuan yang mencukupi) akan menyaksikan penjimatan bahan mentah mencecah berjuta-juta dolar setiap tahun.

Kos PA 12 adalah wajar hanya apabila sifat khususnya — rintangan kelembapan, rintangan kimia, fleksibiliti, prestasi suhu rendah — benar-benar diperlukan oleh aplikasi. Terlalu menentukan PA 12 di mana bahan PA 6 atau PA6 GF mencukupi adalah kos biasa tetapi tidak perlu dalam program reka bentuk yang kurang berpengalaman.

PA 6, PA6 GF, dan PA 12 dalam Pembuatan Aditif

Dalam konteks pembuatan bahan tambahan, terutamanya pensinteran laser terpilih (SLS), PA 12 mendominasi pasaran gabungan katil serbuk. Takat leburnya yang lebih rendah, julat lebur yang sempit dan gelagat pemejalan semula yang menggalakkan menjadikannya lebih mudah untuk diproses dalam sistem SLS tanpa degradasi serbuk yang tidak digunakan secara berlebihan antara binaan. Serbuk SLS komersial yang paling banyak digunakan di seluruh dunia — EOS PA 2200 — ialah gred PA 12.

Bahan PA 6 dan PA6 GF telah berjaya disesuaikan untuk SLS, dengan beberapa pembekal kini menawarkan campuran serbuk berasaskan PA6 yang diperkukuh dengan manik kaca atau gentian karbon untuk kekukuhan yang lebih tinggi. Walau bagaimanapun, takat lebur PA 6 yang lebih tinggi dan tetingkap proses yang lebih sempit menjadikannya lebih menuntut dalam sistem SLS, dan ia tidak mencapai penggunaan pasaran yang sama seperti PA 12 dalam proses ini.

Untuk FDM (pemodelan pemendapan bersatu), filamen PA 6 tersedia tetapi memerlukan penyemperit suhu tinggi (melebihi 240°C muncung) dan penutup disebabkan oleh kecenderungan bahan untuk menyerap lembapan dan meledingkan. PA 12 berprestasi lebih baik dalam persekitaran FDM terbuka kerana penyerapan lembapan yang lebih rendah dan lekatan lapisan yang lebih baik pada suhu pemprosesan yang lebih rendah.

Kelestarian dan Kitar Semula

Kedua-dua PA 6 dan PA 12 adalah termoplastik dan secara teorinya boleh dikitar semula dengan pencairan semula, walaupun sifat mekanikalnya merosot dengan setiap kitaran pemprosesan akibat pemotongan rantai dan pengurangan berat molekul. Dalam amalan, kandungan kitar semula pasca industri (PIR) lebih biasa digunakan dalam aplikasi tidak kritikal seperti pengikat kabel, paip dan perumah acuan suntikan.

PA 6 mempunyai kelebihan yang ketara dalam kitar semula bahan kimia. Caprolactam (monomer PA 6) boleh dipulihkan daripada sisa PA 6 melalui penyahpolimeran dan digunakan semula dalam pengeluaran polimer berkualiti dara. Syarikat seperti DSM (kini Envalior) dan Lanxess telah membangunkan proses komersial untuk ini. Kitar semula bahan kimia PA 12 kurang berkembang dan kurang matang secara komersial.

Dari segi jejak karbon, PA 12 mempunyai beban alam sekitar yang lebih tinggi bagi setiap kilogram disebabkan oleh laluan sintesis monomernya yang lebih kompleks. Walau bagaimanapun, kerana bahagian PA 12 boleh bertahan lebih lama dalam persekitaran yang agresif tanpa degradasi yang disebabkan oleh kelembapan dan bahan kimia dalam PA 6, analisis kitaran hayat kadangkala mengutamakan PA 12 dalam aplikasi di mana ia menghapuskan kegagalan dan penggantian pramatang.

Versi berasaskan bio kedua-dua bahan wujud. PA 6 berasaskan bio (menggunakan kaprolaktam terbitan bio daripada bahan mentah boleh diperbaharui seperti minyak kastor) dan PA 12 berasaskan bio (laurolaktam yang diperoleh daripada minyak kastor telah tersedia secara komersial selama beberapa dekad, seperti yang dihasilkan oleh Evonik di bawah jenama Vestamid) kedua-duanya boleh diakses oleh pereka yang ingin mengurangkan pergantungan bahan api fosil.

Cara Memilih Antara PA 6, PA6 GF dan PA 12

Keputusan antara bahan-bahan ini harus didorong oleh penilaian yang sistematik terhadap keperluan aplikasi. Panduan berikut menyediakan rangka kerja permulaan:

Apabila keputusan masih tidak jelas selepas saringan awal ini, adalah wajar meminta sampel ujian bahan daripada pembekal dan melakukan ujian khusus aplikasi, termasuk penyejukan kepada kandungan lembapan perkhidmatan yang dijangka sebelum mengukur sifat mekanikal. Menguji PA 6 kering-sebagai-acuan terhadap PA 12 terkondisi menyerong perbandingan ke arah yang tidak realistik — sentiasa bandingkan bahan di bawah keadaan penyaman yang setara yang mewakili keadaan perkhidmatan sebenar.
