Apa Maksud PA6? Poliamida 6 Diterangkan

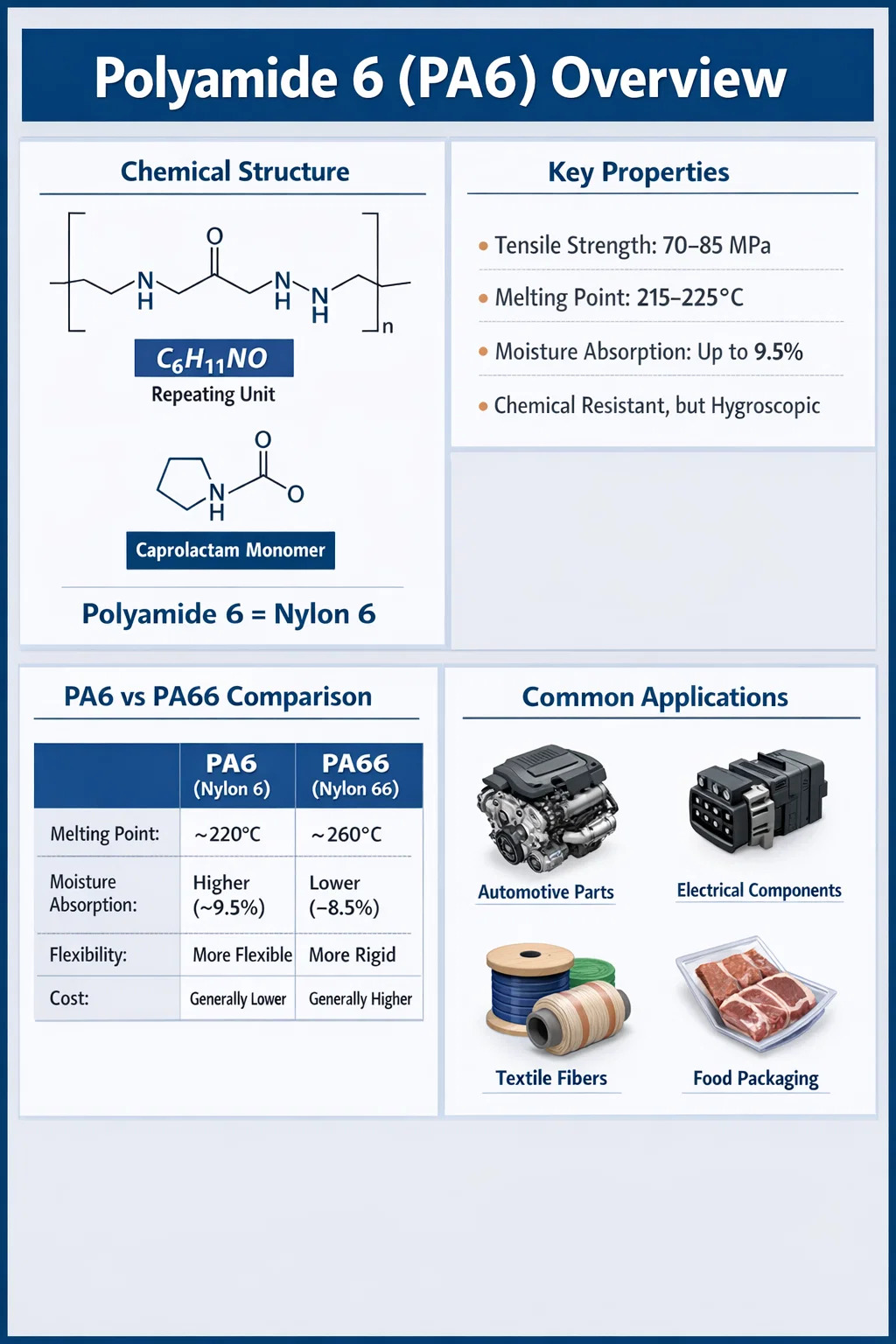

Apa Maksud PA6?

PA6 bermaksud Poliamida 6 , polimer termoplastik separa kristal yang dihasilkan oleh pempolimeran pembukaan cincin kaprolaktam. Ia tergolong dalam keluarga nilon yang lebih luas dan merupakan salah satu plastik kejuruteraan yang paling banyak digunakan di dunia. "6" merujuk kepada enam atom karbon dalam unit monomer berulang yang diperoleh daripada kaprolaktam (C₆H₁₁NO). PA6 juga biasanya dirujuk sebagai Nylon 6, dan kedua-dua istilah menggambarkan bahan asas yang sama.

Dalam konteks industri dan teknikal, PA6 dan Poliamida 6 digunakan secara bergantian. Anda akan mendapati ia dilabelkan sebagai PA6 dalam lembaran data kejuruteraan, sebagai Nylon 6 dalam penyenaraian produk komersial, dan kadangkala sebagai polycaprolactam dalam kesusasteraan saintifik. Tanpa mengira label, semua nama ini merujuk kepada struktur tulang belakang polimer yang sama yang ditakrifkan dengan mengulangi hubungan amida (-CO-NH-) di sepanjang rantai polimer.

Di peringkat global, Poliamida 6 ialah salah satu termoplastik kejuruteraan yang paling banyak digunakan. Jumlah pengeluaran tahunan melebihi 4 juta tan metrik , dan bahan itu penting kepada industri daripada automotif dan elektronik kepada tekstil dan pembungkusan makanan. Memahami maksud PA6 hanyalah titik permulaan — kimia, ciri prestasi dan tingkah laku pemprosesannya menentukan sebab ia menjadi begitu dominan secara komersial.

Kimia Di Sebalik Poliamida 6

Poliamida 6 disintesis melalui pempolimeran pembukaan cincin hidrolitik ε-caprolactam, amida kitaran. Proses ini secara asasnya berbeza daripada Poliamida 66 (PA66), yang dibuat melalui pempolimeran pemeluwapan dua monomer berasingan — hexamethylenediamine dan asid adipik. Asal monomer tunggal PA6 memberikannya struktur rantai yang lebih seragam dan lebih fleksibel berbanding PA66.

Kumpulan amida (-CONH-) berulang di sepanjang tulang belakang PA6 bertanggungjawab untuk banyak ciri utamanya, termasuk:

• Ikatan hidrogen antara molekul yang kuat, yang menyumbang kepada kekakuan mekanikal dan takat lebur yang tinggi
• Perkaitan dengan molekul air, yang membawa kepada penyerapan lembapan (hygroscopicity) yang menjejaskan kestabilan dimensi
• Rintangan kimia terhadap minyak, gris, bahan api, dan kebanyakan pelarut organik
• Kerentanan kepada asid dan bes kuat, yang boleh menghidrolisis ikatan amida

Tahap kehabluran dalam Poliamida 6 biasanya berjulat dari 35% hingga 45% , bergantung pada keadaan pemprosesan. Kehabluran yang lebih tinggi berkorelasi dengan ketegaran, kekuatan dan rintangan kimia yang lebih besar, manakala kehabluran yang lebih rendah meningkatkan keliatan dan fleksibiliti impak. Baki ini boleh ditala melalui agen nukleus, kadar penyejukan dan protokol penyepuhlindapan semasa pembuatan.

Berat molekul gred PA6 komersial berbeza-beza. Gred pengacuan suntikan standard biasanya mempunyai berat molekul purata nombor (Mn) dalam julat 15,000 hingga 40,000 g/mol , manakala varian gred gentian dan gred filem boleh mencapai berat molekul yang lebih tinggi untuk memenuhi permintaan tegangan dan pemanjangan tertentu.

Sifat Fizikal dan Mekanikal Utama PA6

Profil prestasi Poliamida 6 menjadikannya salah satu termoplastik kejuruteraan paling serba boleh yang ada. Jadual berikut meringkaskan sifat tipikal PA6 gred standard yang tidak terisi dalam keadaan kering-sebagai-acuan (DAM):

Satu sifat yang memerlukan perhatian yang teliti ialah penyerapan lembapan. PA6 menyerap lembapan daripada persekitaran, dan pada ketepuan (kandungan kelembapan keseimbangan, atau EMC), sifat berubah dengan ketara. Kekuatan tegangan boleh berkurangan 20–30% , manakala rintangan hentaman dan pemanjangan semasa rehat bertambah baik. Ini bermakna bahagian PA6 yang diuji dalam keadaan berhawa dingin (basah) berkelakuan agak berbeza daripada bahagian yang sama yang diuji sejurus selepas pengacuan (kering). Jurutera mesti mengambil kira ini apabila mereka bentuk untuk aplikasi struktur.

Tingkah Laku Terma

Poliamida 6 mempunyai takat lebur sekitar 220°C, yang meletakkannya dengan selesa dalam julat plastik kejuruteraan suhu sederhana. Suhu pesongan haba (HDT) di bawah beban 1.8 MPa ialah kira-kira 55–65°C untuk gred tidak terisi, tetapi ini meningkat secara mendadak dengan tetulang gentian kaca — PA6 berisi kaca 30% boleh mencapai HDT sebanyak 200°C atau lebih tinggi . Ini menjadikan PA6 yang diperkukuh sesuai untuk aplikasi automotif bawah hud di mana pendedahan haba adalah realiti harian.

PA6 vs PA66: Bagaimana Ia Berbeza dan Bila Memilih Setiap Satu

Poliamida 6 dan Poliamida 66 ialah dua gred nilon yang paling penting secara komersial, dan ia sering dibandingkan. Walaupun mereka berkongsi keluarga kimia yang serupa, perbezaan mereka penting dalam aplikasi sebenar.

Untuk kebanyakan aplikasi tujuan umum — barangan pengguna, perumah bukan struktur, gentian tekstil — PA6 ialah pilihan pilihan kerana kosnya yang lebih rendah, aliran yang lebih baik semasa pengacuan suntikan dan estetika permukaan yang unggul. Untuk menuntut aplikasi automotif atau industri yang memerlukan pendedahan berterusan kepada suhu melebihi 150°C, PA66 mempunyai kelebihan. Walau bagaimanapun, dengan pakej penstabil dan tetulang kaca, PA6 boleh direka bentuk untuk menutup sebahagian besar jurang prestasi ini.

Gred Biasa dan Formulasi Poliamida 6

PA6 mentah yang tidak diisi hanyalah garis dasar. Landskap komersial termasuk berpuluh-puluh gred diubah suai yang direka bentuk untuk sasaran prestasi tertentu. Kategori utama ialah:

Gentian Kaca Diperkukuh PA6

Menambah gentian kaca pada beban 15%, 30% atau 50% mengikut berat mengubah PA6 menjadi bahan struktur. Gred PA6 30% berisi kaca biasanya memberikan kekuatan tegangan 160–180 MPa dan modulus lentur 8,000–10,000 MPa — kira-kira tiga hingga empat kali ganda kekukuhan resin asas yang tidak diisi. Varian yang diperkukuh ini ialah pilihan standard untuk kurungan struktur, penutup enjin, perumah elektrik dan klip galas beban dalam pemasangan automotif.

PA6 Kalis Api

Untuk aplikasi elektrik dan elektronik, gred kalis api (FR) Poliamida 6 menggabungkan bahan tambahan bebas halogen atau halogen untuk mencapai penarafan UL 94 V-0 pada ketebalan dinding tertentu, selalunya senipis 0.4 mm. Gred ini adalah kritikal untuk perumah pemutus litar, tapak geganti, badan penyambung dan komponen lain yang risiko penyalaan mesti diminimumkan dengan mematuhi piawaian IEC 60695 dan UL.

PA6 Diubah Suai Kesan

Pengukuhan getah melalui pengubah elastomerik seperti EPDM atau poliolefin cantuman anhidrida maleik dengan ketara meningkatkan rintangan hentaman suhu rendah. Gred PA6 yang sangat lasak boleh mencapai nilai impak bertakuk Charpy 50–80 kJ/m² berbanding dengan 5–8 kJ/m² gred standard. Formulasi ini digunakan dalam barangan sukan, perumah alatan dan komponen bampar automotif.

PA6 yang Distabilkan Haba

PA6 standard mengalami degradasi oksidatif terma melebihi 100°C dalam senario pendedahan jangka panjang. Gred penstabilan haba menggabungkan sistem penstabil amina berasaskan tembaga atau terhalang untuk memanjangkan hayat perkhidmatan berterusan pada suhu 120–130°C. Ini berkaitan untuk manifold pengambilan udara, komponen sistem penyejukan dan bahagian lain berhampiran subsistem automotif penjana haba.

Gred Diisi Mineral dan Serat Karbon

Pengisi mineral seperti talc atau wollastonit ditambah untuk meningkatkan kestabilan dimensi, kekakuan dan kekerasan permukaan pada kos yang lebih rendah berbanding gentian kaca. PA6 bertetulang gentian karbon memberikan kekakuan khusus yang luar biasa dan semakin dinyatakan dalam aplikasi struktur ringan dalam aeroangkasa dan peralatan sukan berprestasi tinggi, walaupun kos bahan jauh lebih tinggi.

Bagaimana PA6 Diproses: Kaedah Pengilangan

Poliamida 6 serasi dengan pelbagai kaedah pemprosesan polimer, yang menyumbang dengan ketara kepada serba boleh komersialnya. Pilihan kaedah pemprosesan bergantung pada geometri produk yang dimaksudkan dan keperluan penggunaan akhir.

Pengacuan Suntikan

Pengacuan suntikan adalah kaedah pemprosesan yang dominan untuk PA6 dalam aplikasi kejuruteraan. Suhu cair biasa berkisar dari 240°C hingga 280°C , dengan suhu acuan 60–100°C digunakan untuk mengawal kehabluran dan kemasan permukaan. Pra-pengeringan adalah penting: Pelet PA6 mesti dikeringkan kepada kandungan lembapan di bawah 0.2% sebelum diproses untuk mengelakkan degradasi hidrolitik semasa pengacuan, yang menyebabkan penurunan berat molekul, kecacatan permukaan (splay, coretan) dan sifat mekanikal yang berkurangan. Pengeringan pada 80°C selama 4–6 jam dalam pengering penyahlembapan adalah amalan standard.

Penyemperitan

PA6 diekstrusi secara meluas ke dalam profil, tiub, rod, filem dan kepingan. PA6 gred filem digunakan secara meluas dalam pembungkusan makanan sebagai lapisan penghalang, kerana sifat penghalang oksigen dan aromanya yang sangat baik. Filem berbilang lapisan tersemperit bersama menggabungkan PA6 dengan lapisan polietilena atau polipropilena memberikan penyelesaian pembungkusan yang mengimbangi kelenturan, prestasi penghalang dan kebolehdapan haba. Filem PA6 mencapai kadar penghantaran oksigen sebanyak bawah 30 cc·mil/100 in²·hari dalam keadaan kering.

Melt Spinning untuk Pengeluaran Fiber

Industri tekstil bergantung pada gentian PA6 yang dipintal cair (gentian Nylon 6) untuk kaus kaki, pakaian sukan, pakaian renang, permaidani dan fabrik perindustrian. Proses pemintalan cair melibatkan penyemperitan PA6 cair melalui pemusing, diikuti dengan lukisan dan penteksunan untuk mencapai nilai kecekalan dan pemanjangan sasaran. Benang filamen PA6 komersial biasanya mempamerkan kecekalan dalam julat 4–7 g/denier , menjadikannya tahan lama, tahan lelasan dan berdaya tahan di bawah tekanan mekanikal yang berulang.

Pengacuan Tiupan dan Pengacuan Putaran

Gred pengacuan tamparan khusus PA6 digunakan untuk menghasilkan saluran bahan api, takungan bendalir dan komponen automotif berongga di mana gabungan rintangan kimia dan integriti mekanikal diperlukan. Pengacuan bergilir dengan serbuk PA6 digunakan dalam bekas industri dan perumahan khusus, walaupun ini kurang biasa berbanding gred polietilena.

Aplikasi Utama PA6 Merentas Industri

Julat aplikasi Poliamida 6 adalah sangat luas. Di bawah ialah industri utama dan aplikasi penggunaan akhir khusus di mana PA6 ialah bahan standard atau pilihan.

Industri Automotif

Sektor automotif ialah pengguna tunggal terbesar PA6 gred kejuruteraan, menyumbang secara kasar 35–40% daripada jumlah penggunaan plastik kejuruteraan PA6. Komponen automotif utama yang diperbuat daripada PA6 bertetulang kaca atau menstabilkan haba termasuk:

• Manifold pengambilan udara dan resonator
• Penutup enjin dan kuali minyak (pada platform terpilih)
• Perumah sistem penyejukan dan badan termostat
• Pedal pendakap dan panduan kabel
• Penyambung talian bahan api dan saluran bendalir
• Klip struktur, sesendal pengikat dan mekanisme pemegang pintu

Peralihan industri automotif ke arah reka bentuk kenderaan ringan (untuk meningkatkan kecekapan bahan api dan mengurangkan pelepasan CO₂) terus memacu penggantian komponen logam dengan PA6 bertetulang kaca — trend yang biasanya digambarkan sebagai "penggantian logam." Kenderaan moden biasa mengandungi antara 15 dan 25 kg daripada bahan poliamida, dengan PA6 dan PA66 mewakili bahagian majoriti.

Aplikasi Elektrik dan Elektronik (E&E).

PA6 gred FR dan tujuan am digunakan secara meluas dalam komponen elektrik kerana gabungan kekuatan mekanikal, kestabilan dimensi dan sifat penebat elektriknya. Kerintangan permukaan PA6 melebihi 10¹³ Ω , dan kekuatan dielektriknya biasanya 14–16 kV/mm, menjadikannya sangat sesuai untuk penyambung penyambung, penutup geganti, tapak pemutus litar, blok terminal dan teras gelendong motor.

Aplikasi Tekstil dan Gentian

Pada asas volum, gentian sebenarnya adalah aplikasi terbesar Poliamida 6 di seluruh dunia, memakan lebih kurang 60–65% daripada jumlah pengeluaran PA6. Gentian nilon 6 muncul dalam kaus kaki, seluar dalam, pakaian aktif, fabrik upholsteri dan permaidani. Rintangan lelasan yang luar biasa dan pemulihan keanjalan gentian PA6 menjadikannya sangat dihargai dalam gentian muka permaidani, di mana ia bersaing dengan PA66 dan poliester.

Pembungkusan Makanan

Filem PA6 ialah bahan utama dalam pembungkusan makanan yang fleksibel, terutamanya untuk daging pembungkusan vakum, keju dan makanan yang diproses. Sifat penghalangnya yang unggul berbanding poliolefin menghalang kemasukan oksigen yang membawa kepada kerosakan oksidatif, memanjangkan hayat simpanan dengan ketara. Filem pembungkusan berasaskan PA6 juga mempamerkan rintangan tusukan yang sangat baik dan boleh menahan pempasteuran dan pemprosesan retort pada suhu sehingga 121°C.

Barangan Perindustrian dan Pengguna

PA6 digunakan secara meluas dalam perumah alatan kuasa, peralatan sukan (pengikat ski, perkakasan memanjat, komponen basikal), komponen penghantar industri, gear dan sesendal, ikatan zip dan sistem pengurusan kabel, dan kelengkapan pneumatik. Gabungan keliatan, rintangan haus dan kebolehmesinan menjadikannya pilihan praktikal untuk kedua-dua bahagian pengeluaran besar-besaran acuan suntikan dan stok separuh siap dimesin.

Memahami Sensitiviti Kelembapan Poliamida 6

Pengurusan lembapan ialah salah satu aspek paling praktikal penting dalam bekerja dengan PA6, dan ia mempengaruhi prestasi pemprosesan dan penggunaan akhir. PA6 bersifat higroskopik — ia menyerap air dari persekitaran ambien sehingga mencapai keseimbangan dengan kelembapan relatif sekeliling.

Pada kelembapan bandingan 50% dan 23°C (keadaan berhawa biasa mengikut ISO 1110), PA6 menyerap lebih kurang 2.5–3.0% kelembapan mengikut berat . Pada ketepuan penuh (direndam dalam air), ini meningkat kepada kira-kira 9-10%. Tahap kelembapan ini secara langsung mempengaruhi:

• Kestabilan dimensi: PA6 mempamerkan perubahan dimensi (bengkak) apabila kandungan lembapan meningkat, dengan pengembangan linear kira-kira 0.7–1.0% setiap peratus lembapan yang diserap. Untuk komponen yang sesuai dengan ketepatan, ini mesti diambil kira dalam toleransi.
• Kekuatan tegangan dan modulus: Kedua-duanya berkurangan dengan pengambilan lembapan, kerana air bertindak sebagai pemplastik dengan mengganggu ikatan hidrogen antara molekul.
• Rintangan kesan: Bertambah baik apabila kandungan lembapan meningkat, disebabkan peningkatan kemuluran. PA6 berhawa dingin jauh lebih sukar daripada DAM PA6 dalam ujian kesan suhu rendah.
• Kualiti pemprosesan: Pelet basah yang diproses tanpa pengeringan yang mencukupi menghasilkan bahagian dengan kecacatan permukaan, lompang, berat molekul berkurangan dan sifat mekanikal terjejas.

Jurutera yang menentukan PA6 untuk aplikasi struktur hendaklah sentiasa merujuk data mekanikal terkondisi (pada kandungan lembapan perkhidmatan yang dijangkakan) dan bukannya nilai kering-sebagai-acuan untuk mengelakkan anggaran prestasi dalam perkhidmatan terlalu tinggi.

Kelestarian dan Kitar Semula PA6

Kemampanan ialah dimensi pemilihan bahan yang semakin kritikal, dan Poliamida 6 mempunyai profil akhir hayat yang lebih baik daripada kebanyakan plastik kejuruteraan lain. PA6 boleh dikitar semula secara mekanikal — dicairkan semula dan diproses semula menjadi bahagian baharu — dengan sedikit kemerosotan dalam berat dan sifat molekul, terutamanya selepas beberapa kitaran pemprosesan. Sekerap industri dan PA6 pasca pengguna daripada gentian permaidani, jaring ikan dan sisa tekstil dikumpul dan dikitar semula secara berskala dalam beberapa program di seluruh dunia.

Kitar semula bahan kimia amat berfaedah untuk PA6 berbanding PA66. Oleh kerana PA6 diperbuat daripada monomer tunggal (kaprolaktam), ia boleh dinyahpolimer semula kepada kaprolaktam tulen melalui hidrolisis atau glikolisis, dan monomer yang diperolehi kemudiannya boleh dipolimerkan semula menjadi PA6 berkualiti dara. Laluan kitar semula gelung tertutup ini sudah pun beroperasi secara komersial — syarikat termasuk Aquafil mengeluarkan Econyl, gentian PA6 yang dijana semula yang diperbuat daripada bahan buangan selepas pengguna seperti jaring ikan yang dibuang dan gentian permaidani, dengan jejak karbon yang jauh lebih rendah daripada pengeluaran dara.

Penilaian kitaran hayat menunjukkan bahawa menghasilkan 1 kg PA6 dara memerlukan lebih kurang 120–130 MJ tenaga dan menjana sekitar 6–8 kg pelepasan CO₂-setara. PA6 yang dikitar semula mengurangkan angka ini sebanyak 50–80% bergantung pada laluan kitar semula, menjadikannya salah satu polimer kejuruteraan yang boleh dikitar semula dari sudut kimia.

Caprolactam berasaskan bio, yang diperoleh daripada bahan mentah berasaskan tumbuhan, juga sedang dalam pembangunan aktif sebagai laluan untuk mengurangkan pergantungan bahan api fosil pengeluaran PA6, walaupun skala komersil masih terhad setakat ini.

Had dan Pertimbangan Reka Bentuk untuk PA6

Walaupun Polyamide 6 menawarkan gabungan sifat yang menarik, ia tidak sesuai secara universal untuk setiap aplikasi. Pereka bentuk dan jurutera harus mengetahui batasan berikut:

• Perubahan dimensi yang disebabkan oleh kelembapan: Seperti yang dibincangkan, had pembengkakan higroskopik digunakan dalam pemasangan toleransi ketat yang terdedah kepada kelembapan yang berbeza-beza atau rendaman air terus tanpa pampasan reka bentuk yang betul.
• Kemerosotan UV: PA6 yang tidak diubah suai merosot di bawah pendedahan UV yang berpanjangan, membawa kepada kapur permukaan, kekosongan dan perubahan warna. Gred penstabilan UV atau salutan pelindung diperlukan untuk aplikasi luar.
• Kepekaan asid dan bes kuat: PA6 diserang oleh asid mineral pekat (HCl, H₂SO₄) dan alkali kuat, yang menghidrolisis ikatan amida dan menyebabkan pemotongan rantai. Aplikasi yang melibatkan bahan kimia tersebut memerlukan bahan alternatif.
• Merayap di bawah beban yang berterusan: Seperti semua termoplastik separa kristal, PA6 mempamerkan rayapan (ubah bentuk perlahan di bawah beban tetap), yang mesti diambil kira dalam aplikasi struktur jangka panjang, terutamanya pada suhu tinggi atau dalam keadaan berhawa dingin.
• Pengecutan dan warpage: PA6 mempunyai pengecutan acuan yang agak tinggi (0.6–1.8% untuk gred tidak terisi, dan 0.3–0.7% secara anisotropik untuk gred berisi kaca), yang memerlukan reka bentuk acuan yang teliti dan kawalan parameter pemprosesan untuk meminimumkan lengkokan pada bahagian rata atau tidak simetri.

Untuk aplikasi yang mengehadkan ini adalah pemecah perjanjian, alternatif termasuk PA12 (penyerapan lembapan yang lebih rendah), POM (kestabilan dimensi yang lebih baik), PPS (rintangan kimia dan haba yang unggul), atau PEEK (prestasi melampau tetapi pada kos yang jauh lebih tinggi).
