Rumah / Berita / Berita Industri / Adakah Poliamida 6 Kristal atau Amorf? Struktur PA6 Diterangkan

Adakah Poliamida 6 Kristal atau Amorf? Struktur PA6 Diterangkan

Poliamida 6 Adalah Semikrystallin — Tidak Berhablur Sepenuhnya, Tidak Amorfus Sepenuhnya

Poliamida 6 (PA6), dikenali secara meluas sebagai Nylon 6 atau polycaprolactam, ialah a polimer termoplastik separa kristal . Ini bermakna ia serentak mengandungi kedua-dua domain kristal — kawasan di mana rantai molekul disusun mengikut susunan, corak berulang — dan domain amorfus, di mana pembungkusan rantai kekal tidak teratur. Ia bukan hablur sepenuhnya seperti hablur garam ringkas mahupun amorf sepenuhnya seperti kaca biasa.

Struktur mikro dwi fasa ini adalah sebab asas Poliamida 6 melakukan seperti yang dilakukannya. Pecahan kristal memberikan kekuatan dan kekakuan, manakala pecahan amorf menyumbang kelenturan, rintangan hentaman, dan keupayaan untuk menyerap molekul kecil seperti air. Memahami keseimbangan antara dua fasa ini adalah penting bagi sesiapa yang mereka bentuk bahagian, memilih bahan atau memproses PA6 dalam konteks industri atau kejuruteraan.

Salah tanggapan biasa ialah PA6 sama ada "hablur" atau "amorfus" bergantung pada cara ia diproses. Pada hakikatnya, perkadaran setiap fasa berubah dengan keadaan pemprosesan, sejarah terma dan kandungan lembapan — tetapi kedua-dua fasa sentiasa hadir pada tahap tertentu dalam pepejal Poliamida 6. PA6 yang disejukkan pemadam boleh mempunyai indeks kehabluran serendah beberapa peratus, manakala bahan yang disejukkan secara perlahan atau disepuh boleh mencapai sekitar 35%. Kedua-dua ekstrem tidak menghasilkan bahan yang semata-mata satu fasa atau yang lain.

Apa Maksud Semicrystalline Sebenarnya dalam Konteks PA6

Apabila saintis polimer menghuraikan bahan sebagai semikristalin, mereka merujuk kepada struktur mikro tertentu pada skala nanometer. Dalam keadaan pepejal, Poliamida 6 tersusun ke dalam susunan lamella hablur — kawasan tersusun nipis seperti plat kira-kira setebal 5 hingga 15 nm — dipisahkan oleh kawasan interlayer amorf. Timbunan lamellar ini membentuk superstruktur sfera yang lebih besar yang dipanggil spherulites, yang boleh diperhatikan di bawah mikroskop cahaya terpolarisasi dan merupakan ciri polimer semikrystallin terhablur cair.

Daya penggerak di sebalik penghabluran dalam PA6 ialah pembentukan ikatan hidrogen antara molekul antara kumpulan amida (–CO–NH–) di sepanjang rantai polimer bersebelahan. Ikatan ini, lebih kuat daripada interaksi van der Waals tetapi lebih lemah daripada ikatan kovalen, mengunci rantai ke dalam susunan selari dan mencipta kelebihan bertenaga yang menjadikan penghabluran termodinamik menguntungkan. Walau bagaimanapun, rantai yang panjang dan terikat tidak dapat disusun semula sepenuhnya semasa pemejalan. Pecahan yang ketara sentiasa terperangkap dalam konfigurasi tidak teratur, membentuk fasa amorfus.

Perbezaan ketumpatan antara dua fasa mencerminkan perbezaan strukturnya: fasa kristal PA6 mempunyai ketumpatan kira-kira 1.24 g/cm³, manakala fasa amorfus mempunyai ketumpatan kira-kira 1.08 g/cm³ — jurang kira-kira 15%. Oleh itu, mengukur ketumpatan pukal sampel PA6 ialah satu kaedah tidak langsung yang digunakan untuk menganggarkan tahap kehablurannya, walaupun teknik yang lebih tepat seperti kalorimetri pengimbasan pembezaan (DSC) dan serakan sinar-X sudut lebar (WAXS) adalah standard dalam amalan makmal.

Secara kritis, kawasan amorf dalam PA6 tidak semuanya sama. Penyelidik membezakan antara pecahan amorfus mudah alih (MAF) — rantai yang bebas untuk menjalani gerakan segmen koperasi di atas suhu peralihan kaca — dan pecahan amorfus tegar (RAF). RAF terdiri daripada segmen rantai yang dikekang secara geometri oleh kedekatannya dengan permukaan lamella berhablur, memberikannya mobiliti terhad walaupun melebihi suhu peralihan kaca pukal. Kehadiran RAF yang besar dalam PA6 bermakna model dua fasa yang mudah memandang rendah dengan ketara kerumitan struktur bahan.

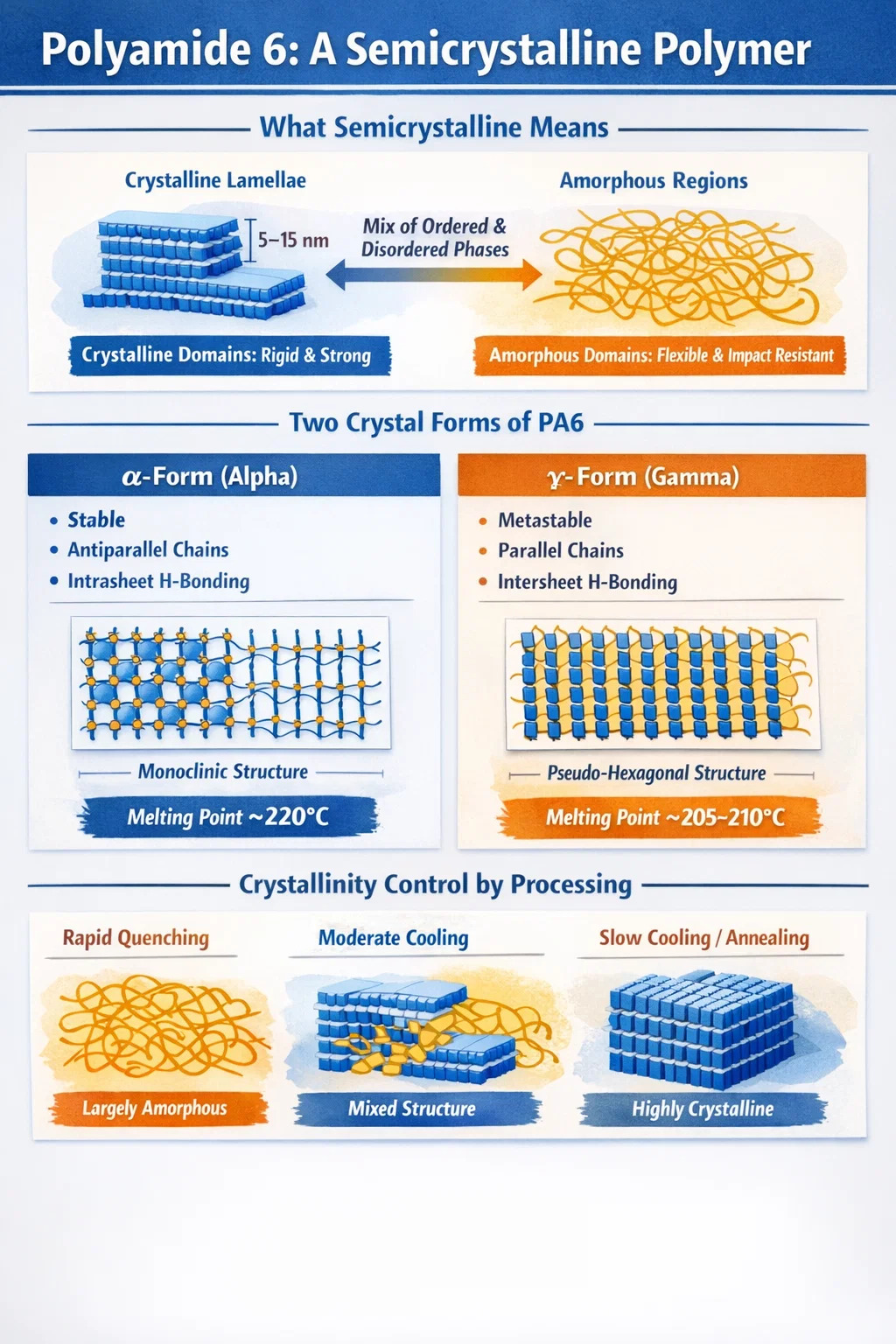

Dua Bentuk Kristal Utama Poliamida 6: Alfa dan Gamma

Poliamida 6 tidak menghablur menjadi satu struktur kristal yang unik. Ia mempamerkan polimorfisme kristal, bermakna ia boleh membentuk struktur kristal yang berbeza - dipanggil polimorf - bergantung pada cara ia diproses. Dua polimorf utama ialah bentuk alfa (α) dan bentuk gamma (γ), masing-masing dengan susunan atom yang berbeza dan akibat mekanikal.

Bentuk Kristal Alfa (α).

Bentuk α ialah polimorf Poliamida 6 yang stabil secara termodinamik. Ia mempunyai sel unit monoklinik di mana rantai polimer bersebelahan berjalan antiselari antara satu sama lain. Ikatan hidrogen dalam bentuk α berlaku terutamanya dalam helaian satah - yang dipanggil ikatan hidrogen intrasheet - menghasilkan struktur yang teratur dan bertenaga. Bentuk α cair pada kira-kira 220°C dan digemari apabila PA6 menghablur dalam keadaan penyejukan perlahan (biasanya pada kadar penyejukan di bawah kira-kira 8°C sesaat) atau selepas penyepuhlindapan melebihi 150°C. Tahap susunan strukturnya yang lebih tinggi sepadan dengan modulus Young yang lebih tinggi berbanding dengan bentuk γ.

Bentuk Kristal Gamma (γ).

Bentuk γ, kadangkala digambarkan sebagai pseudo-heksagon atau mesophase, ialah polimorf metastabil yang mendominasi apabila PA6 diproses pada kadar penyejukan yang lebih pantas (antara kira-kira 8°C/s dan 100°C/s), seperti semasa pemutaran cair ke dalam gentian atau pengacuan suntikan dengan acuan sejuk. Dalam bentuk γ, rantai berjalan selari dan bukannya antiselari, dan ikatan hidrogen bersifat antara helaian — berlaku di antara kepingan terikat hidrogen bersebelahan. Bentuk-γ terperangkap secara kinetik dan boleh bertukar kepada bentuk-α apabila penyepuhlindapan atau pendedahan kepada air panas. Dalam nanokomposit PA6/tanah liat, bentuk γ juga digemari secara konsisten kerana pengaruh nukleus platelet tanah liat.

Apa Maksud Polimorfisme Ini dalam Amalan

Bagi jurutera dan pemproses, polimorfisme kristal dalam PA6 bukanlah konsep akademik yang abstrak. Bahagian PA6 beracuan yang dihasilkan dengan acuan sejuk dan masa kitaran cepat akan mengandungi kebanyakan kristal berbentuk γ, manakala resin yang sama yang diacu dengan acuan panas dan penyejukan perlahan akan mengandungi lebih banyak bentuk α. Sifat mekanikal yang terhasil — kekakuan, rintangan lesu, kestabilan dimensi — akan berbeza dengan ketara antara kedua-dua bahagian ini walaupun ia diperbuat daripada gred Poliamida 6 yang sama. Oleh itu, mengawal kadar penyejukan dan suhu acuan merupakan salah satu alat utama untuk menala struktur mikro bahagian PA6 siap.

Perbandingan dua polimorf kristal utama Poliamida 6
Harta benda α-Borang γ-Borang
Kestabilan termodinamik Stabil Metastabil
Orientasi rantai Antiselari selari
Arah ikatan hidrogen Intrasheet Intersheet
Suhu lebur biasa ~220°C ~205–210°C
Digemari oleh Penyejukan perlahan, penyepuhlindapan Penyejukan pantas, cair berputar
Modulus muda (relatif) Lebih tinggi Lebih rendah

Julat Kehabluran Biasa PA6 dan Mengapa Ia Agak Rendah

Satu aspek struktur mikro Poliamida 6 yang mengejutkan ramai jurutera ialah betapa rendah kehablurannya sebenarnya berbanding dengan polimer boleh penghabluran yang lebih mudah seperti polietilena. PA6 terhablur cair biasanya mencapai a indeks kehabluran 35% atau ke bawah , bergantung pada keadaan pemprosesan dan sejarah terma. Ini bermakna walaupun dalam keadaan penyejukan perlahan yang paling baik, majoriti bahan mengikut isipadu kekal amorfus.

Sebab kehabluran yang sangat rendah ini terletak pada topologi rantaian PA6 dalam cair pejal. Tidak seperti polietilena, yang mempunyai rantaian fleksibel yang agak mudah dan mampu lipatan kemasukan semula bersebelahan yang cekap, rantai PA6 dicirikan oleh ikatan hidrogen antara rantaian yang kuat yang menghalang pergerakan rantai koperasi yang diperlukan untuk penghabluran yang cekap. Selain itu, rantai polimer yang panjang dan terjerat tidak dapat menyusun semula dengan cepat daripada konfigurasi gegelung rawak mereka dalam leburan. Model struktur yang diterima secara meluas untuk poliamida terhablur cair menghuraikan rantai sebagai membentuk banyak gelung masuk semula yang panjang dan tidak bersebelahan bersama dengan rantai ikatan antara kristal yang menghubungkan lamella kristal yang berbeza. Struktur gelung bercelaru ini secara semula jadi menghasilkan lapisan amorfus tebal antara lamella hablur — dalam PA6, interlayer amorf biasanya kira-kira dua kali ganda ketebalan lamella hablur itu sendiri.

Sebagai perbandingan, kehabluran kristal tunggal PA6 yang ditanam dalam larutan — di mana rantai mempunyai lebih banyak masa dan kebebasan untuk menyusun semula — boleh menjadi lebih tinggi, tetapi ini tidak mewakili PA6 komersial dalam mana-mana senario pemprosesan praktikal. PA6 acuan suntikan sebenar, tersemperit atau gentian berputar sentiasa mengandungi pecahan amorfus yang besar.

PA6 yang menyejukkan - contohnya, merendam sampel yang baru cair dengan cepat dalam air ais - boleh menghasilkan bahan dengan kehabluran yang sangat rendah, menghampiri keadaan hampir amorf sepenuhnya. PA6 yang dipadamkan ini kemudiannya boleh mengalami penghabluran sejuk apabila dipanaskan semula di atas suhu peralihan kacanya kira-kira 50–55°C, bertukar daripada kebanyakannya amorfus kepada semikrystallin. Tingkah laku ini mudah dilihat dalam eksperimen DSC, di mana eksoterma penghabluran sejuk muncul semasa imbasan pemanasan PA6 yang disejukkan.

Bagaimana Keadaan Pemprosesan Mengawal Struktur Kristal Poliamida 6

Oleh kerana Poliamida 6 adalah semikristalin dengan struktur mikro yang sensitif dan berubah-ubah, keadaan di mana ia diproses dengan mendalam menentukan sifat bahagian akhir. Ini adalah salah satu aspek yang paling praktikal penting untuk bekerja dengan PA6 sebagai bahan kejuruteraan.

Kadar Penyejukan

Kadar penyejukan ialah pembolehubah dominan yang mengawal kedua-dua tahap kehabluran dan taburan polimorf dalam PA6 acuan suntikan dan tersemperit. Pada kadar penyejukan di bawah kira-kira 8°C sesaat, bentuk α ialah fasa kristal yang dominan. Antara kira-kira 8°C/s dan 100°C/s, bentuk γ mendominasi. Pada kadar penyejukan yang sangat tinggi — seperti yang dicapai dalam pelindapkejutan pantas — penghabluran sebahagian besarnya ditindas dan kebanyakannya PA6 amorf diperolehi. Dalam pengacuan suntikan praktikal, kulit luar bahagian yang dibentuk (yang paling cepat menyejuk pada dinding acuan sejuk) biasanya mengandungi lebih banyak bahan berbentuk γ atau amorf, manakala teras (yang menyejuk lebih perlahan) mengandungi lebih banyak kristal bentuk α. Ini mewujudkan kecerunan morfologi teras kulit merentas keratan rentas bahagian.

Suhu Acuan

Suhu acuan mempunyai kesan langsung ke atas kehabluran. Suhu acuan yang lebih tinggi (untuk PA6, biasanya 60–100°C) memperlahankan penyejukan permukaan bahagian berbanding terasnya, menggalakkan kehabluran keseluruhan yang lebih besar, dan memihak kepada pembangunan kristal berbentuk α. Suhu acuan yang lebih rendah mengurangkan kehabluran tetapi boleh memudahkan pembongkaran. Satu akibat praktikal ialah bahagian PA6 dengan kehabluran lebih tinggi menunjukkan kestabilan dimensi yang lebih baik dalam perkhidmatan — memandangkan penghabluran sekunder yang berlaku selepas pengacuan dikurangkan — tetapi mungkin memerlukan masa kitaran yang lebih lama untuk memastikan penghabluran yang mencukupi sebelum lontar.

Penyepuhlindapan

Penyepuhlindapan Poliamida 6 bahagian — menahannya pada suhu tinggi di bawah takat lebur, biasanya 140–180°C — menggalakkan penukaran hablur bentuk γ kepada bentuk α yang lebih stabil dan meningkatkan tahap kehabluran keseluruhan melalui penghabluran sekunder. Penyepuhlindapan juga cenderung untuk menebal lamella kristal sedia ada dan mengurangkan tekanan dalaman. Jurutera kerap menyepuh komponen PA6 yang bertujuan untuk perkhidmatan atau aplikasi suhu tinggi yang kestabilan dimensi dari masa ke masa adalah kritikal.

Kandungan Lembapan Semasa Pemprosesan

Air memainkan dua peranan dalam pemprosesan PA6. Semasa pemprosesan cair, lembapan bertindak sebagai pemplastis yang mengurangkan kelikatan cair dan - pada tahap yang tinggi - boleh menyebabkan degradasi hidrolitik panjang rantai. Dalam keadaan pepejal, air yang diserap mengganggu ikatan hidrogen antara rantai dalam fasa amorf, mengplastikan kawasan tersebut, mengurangkan kekuatan tegangan dan kekakuan, dan menurunkan suhu peralihan kaca yang berkesan. Fasa kristal pada asasnya tidak telap air — penyerapan lembapan berlaku sepenuhnya melalui kawasan amorfus struktur PA6. Inilah sebabnya mengapa lebih banyak gred PA6 kristal menyerap lebih sedikit air dan menunjukkan kestabilan dimensi yang lebih baik dalam keadaan lembap berbanding gred kristal yang kurang.

Sifat Terma Utama Dihubungkan dengan Sifat Semikristal PA6

Struktur mikro semikrystallin Poliamida 6 bertanggungjawab secara langsung untuk beberapa ciri terma yang paling penting, yang membezakannya dengan ketara daripada kedua-dua polimer amorfus sepenuhnya dan bahan kristal tulen.

  • Takat lebur: Oleh kerana PA6 mempunyai domain kristal, ia mempunyai takat lebur sebenar — kira-kira 220°C untuk bentuk α. Polimer amorfus sepenuhnya tidak cair; mereka hanya melembut secara progresif. Peralihan lebur PA6 yang tajam ialah ciri penentu bagi bahan semikrystal dan itulah sebabnya PA6 boleh diproses cair pada suhu yang jelas.
  • Suhu peralihan kaca (Tg): Fasa amorf PA6 mengalami peralihan kaca pada kira-kira 50–55°C dalam keadaan kering. Di bawah suhu ini, rantai amorf dibekukan dalam keadaan berkaca; di atasnya, mereka menjadi bergetah. Tg turun dengan ketara apabila terdapat lembapan yang diserap — hingga sekitar 0°C atau lebih rendah pada ketepuan penuh — kerana air mengplastiskan domain amorfus.
  • Suhu pesongan haba (HDT): PA6 mengekalkan kekakuan yang ketara sehingga hampir takat leburnya kerana fasa kristal bertindak sebagai rangkaian pautan silang fizikal di atas Tg. Ini berbeza dengan polimer amorfus sepenuhnya, yang kehilangan ketegaran dengan cepat di atas Tg mereka. HDT PA6 tidak bertetulang di bawah keadaan ujian standard biasanya dalam julat 55–65°C; dengan tetulang gentian kaca, ia meningkat kepada 200°C atau lebih tinggi.
  • Peralihan brill: PA6 juga mengalami peralihan keadaan pepejal yang dipanggil peralihan Brill pada kira-kira 160°C dalam bahan tidak terkurung. Di atas suhu ini, hablur monoklinik bentuk α beralih ke fasa simetri yang lebih tinggi dengan ikatan hidrogen yang lebih tidak teratur. Peralihan ini mempunyai implikasi untuk tetingkap pemprosesan dan kelakuan terma PA6 pada suhu perkhidmatan tinggi.

Bagaimana Struktur Semikristalin Menentukan Prestasi Mekanikal PA6

Kelakuan mekanikal Poliamida 6 adalah akibat langsung daripada struktur mikro semikrystal dua fasanya. Memahami sambungan ini membantu menjelaskan kedua-dua kekuatan dan batasannya dalam aplikasi kejuruteraan.

Lamela kristal berfungsi sebagai pautan silang fizikal atau domain pengukuhan yang memberikan kekakuan dan kekuatan. Rantai amorfus di antara dan di sekeliling lamella, terutamanya rantai ikatan antara kristal yang merentang antara lamella bersebelahan, membawa tekanan semasa ubah bentuk dan menyumbang kepada keliatan dan kemuluran. Seni bina ini bertanggungjawab terhadap tingkah laku hasil dua kali ganda yang diperhatikan dalam ujian tegangan PA6 pada suhu bilik: hasil awal pada terikan rendah (kira-kira 5-10%) yang dikaitkan dengan ubah bentuk domain amorf, diikuti oleh hasil kedua pada terikan yang lebih tinggi yang dikaitkan dengan gangguan lamella kristal itu sendiri.

Kehabluran yang lebih tinggi dalam PA6 umumnya berkorelasi dengan kekukuhan yang lebih tinggi, kekuatan tegangan yang lebih tinggi, dan rintangan rayapan yang lebih baik, tetapi pada kos rintangan hentaman yang berkurangan dan pemanjangan semasa putus. Kehabluran PA6 yang lebih rendah — contohnya, PA6 yang dihasilkan dengan penyejukan pantas — cenderung menjadi lebih keras dan lebih mulur. Tukar ganti ini ialah ciri klasik polimer semikrystallin dan memberikan kompaun dan pemproses PA6 latitud yang besar untuk menala sifat bagi aplikasi tertentu dengan melaraskan kehabluran melalui keadaan pemprosesan atau agen nukleus.

Berbanding dengan PA66 relatifnya (Nylon 6,6), PA6 adalah kurang kristal di bawah keadaan pemprosesan yang setara. Ini memberikan PA6 takat lebur yang agak rendah (~220°C vs ~260°C untuk PA66), kebolehprosesan yang lebih baik pada suhu yang lebih rendah dan prestasi impak yang lebih baik sedikit, manakala PA66 menawarkan rintangan haba dan ketegaran yang lebih baik sedikit pada suhu tinggi. Kedua-duanya adalah semikristalin — perbezaannya terletak pada tahap kehabluran dan kesempurnaan kristal dan bukannya pada sifat kristal/amorfus asas bahan.

Poliamida 6 lwn Poliamida Amorfus: Perbezaan Yang Jelas

Adalah wajar membuat perbezaan yang jelas antara Poliamida 6 dan kelas bahan yang dikenali sebagai poliamida amorf, kerana kedua-duanya tergolong dalam keluarga poliamida tetapi mempunyai struktur dan sifat yang berbeza secara asasnya.

PA6 adalah, seperti yang dibincangkan sepanjang artikel ini, poliamida separa kristal. Sebaliknya, poliamida amorfus — seperti kopolimer PA 6I/6T (kopolimer heksamethylenediamine dengan asid isophthalic dan terephthalic) — direka bentuk untuk mencegah penghabluran sepenuhnya dengan menggabungkan struktur molekul yang tidak teratur, biasanya melalui kopolimerisasi dengan monomer geometri yang berbeza. Unit isophthalic dalam PA 6I/6T, sebagai contoh, memperkenalkan kekusutan dalam rantai yang menghalang pembungkusan biasa dan menyekat sebarang susunan kristal, menghasilkan bahan amorf sepenuhnya.

Akibat praktikal perbezaan ini adalah ketara. Poliamida amorfus adalah lutsinar (kerana tiada domain kristal wujud untuk menyerakkan cahaya), mempunyai pengecutan acuan yang rendah, dan kestabilan dimensi yang sangat baik. Walau bagaimanapun, ia tidak mempunyai ketegaran suhu tinggi yang diberikan oleh kehabluran dalam PA6, dan suhu perkhidmatannya dihadkan oleh suhu peralihan kaca dan bukannya takat lebur. PA6, dengan struktur separuh kristalnya, adalah legap atau lut sinar, menunjukkan pengecutan acuan yang lebih tinggi, dan mempunyai takat lebur yang berbeza — tetapi mengekalkan kekakuan dan kekuatan jauh melebihi Tgnya disebabkan oleh fasa kristal.

Perbezaan ini penting apabila memilih bahan. Untuk aplikasi yang memerlukan kejelasan optik, toleransi dimensi yang ketat, dan rintangan kimia yang luas dalam persekitaran suhu sederhana, poliamida amorfus mungkin lebih disukai. Untuk aplikasi kejuruteraan struktur yang memerlukan kekakuan tinggi, rintangan haus dan prestasi hampir 200°C, PA6 semikrystalline ialah pilihan yang lebih sesuai.

Kaedah Digunakan untuk Mengukur Kehabluran dalam PA6

Oleh kerana tahap kehabluran dalam Poliamida 6 berbeza-beza mengikut sejarah pemprosesan dan secara langsung mempengaruhi sifat, mengukurnya dengan tepat adalah praktikalnya penting. Beberapa teknik analisis digunakan secara rutin untuk tujuan ini.

  • Kalorimetri Pengimbasan Berbeza (DSC): Kaedah yang paling biasa. Haba pelakuran yang diukur semasa mencairkan sampel PA6 dibandingkan dengan haba teoretikal pelakuran 100% kristal PA6 (kira-kira 241 J/g untuk bentuk α). Nisbah memberikan indeks kehabluran. Komplikasi timbul kerana PA6 boleh mengalami penghabluran sejuk atau peralihan polimorfik semasa imbasan pemanasan DSC, memerlukan analisis yang teliti.
  • Penyebaran X-ray Sudut Lebar (WAXS): Menyediakan maklumat struktur langsung tentang fasa kristal yang ada. Puncak pembelauan tajam sepadan dengan pantulan kristal; halo luas sepadan dengan sumbangan amorf. Mengintegrasikan keamatan relatif membolehkan pengiraan indeks kehabluran dan pengenalpastian kandungan fasa α vs. γ.
  • Pengukuran ketumpatan: Oleh kerana PA6 kristal dan amorfus mempunyai ketumpatan yang berbeza dengan ketara (1.24 g/cm³ berbanding 1.08 g/cm³), mengukur ketumpatan sampel dan menggunakan peraturan campuran dua fasa memberikan anggaran kehabluran. Ini mudah tetapi kurang tepat berbanding DSC atau WAXS.
  • Spektroskopi FTIR: Jalur penyerapan inframerah yang dikaitkan dengan fasa kristal tertentu membenarkan analisis separa kuantitatif. Untuk PA6, jalur serapan ciri pada 974 cm⁻¹, 1030 cm⁻¹, dan 1073 cm⁻¹ digunakan untuk membezakan dan mengukur kandungan fasa kristal α dan γ.

Setiap teknik mempunyai kekuatan, batasan, dan andaian sendiri. Untuk kawalan kualiti rutin, DSC paling banyak digunakan kerana kelajuan dan kebolehcapaiannya. Untuk pencirian struktur terperinci — terutamanya apabila perkadaran relatif fasa α dan γ penting — WAXS digabungkan dengan DSC memberikan gambaran yang paling lengkap.

Implikasi Praktikal untuk Reka Bentuk, Pemprosesan dan Pemilihan Bahan

Bagi jurutera dan pemilih bahan, memahami bahawa Poliamida 6 adalah semikrystallin — bukannya sekadar melabelkannya sebagai "hablur" atau "amorfus" — mempunyai akibat langsung dan konkrit tentang cara komponen harus direka, diproses dan digunakan.

Pertama, bahagian PA6 terus menghablur perlahan selepas ia meninggalkan acuan. Penghabluran selepas acuan ini menyebabkan perubahan dimensi - biasanya pengecutan - yang boleh menjejaskan kesesuaian dan fungsi bahagian. Komponen PA6 berketepatan tinggi selalunya memerlukan protokol penyepuhlindapan atau penyaman terkawal untuk melengkapkan penghabluran dalam persekitaran terkawal sebelum ia dipasang. Tanpa langkah ini, hanyutan dimensi dalam perkhidmatan boleh berlaku, terutamanya dalam beberapa ratus jam pertama penggunaan pada suhu tinggi.

Kedua, penyaman lembapan bahagian PA6 adalah amalan standard sebelum ujian sifat mekanikal dan sebelum digunakan dalam banyak aplikasi. PA6 kering yang baru dibentuk mempunyai sifat yang berbeza dengan ketara daripada PA6 berhawa lembapan kerana air yang diserap mengplastikan fasa amorf. Helaian data harta yang diterbitkan untuk gred PA6 biasanya melaporkan nilai untuk kedua-dua keadaan kering-sebagai-acuan (DAM) dan keadaan lembapan (biasanya 50% penyaman kelembapan relatif) — dan perbezaannya boleh menjadi ketara. Kekuatan hentaman dan pemanjangan semasa pecah meningkat dengan penyerapan lembapan, manakala kekuatan tegangan, kekakuan dan kekerasan berkurangan.

Ketiga, tetulang gentian kaca mengubah tingkah laku penghabluran PA6. Gentian kaca bertindak sebagai tapak nukleasi heterogen yang mempercepatkan penghabluran dan mengalihkan suhu penghabluran kepada nilai yang lebih tinggi. Matriks PA6 yang terhasil dalam komposit berisi kaca cenderung lebih berhablur dan berstruktur lebih halus daripada PA6 yang kemas di bawah keadaan penyejukan yang setara, menyumbang kepada kekukuhan dan kestabilan dimensi yang lebih baik bagi gred Poliamida 6 bertetulang kaca.

Keempat, pilihan antara PA6 dan PA66 untuk aplikasi tertentu selalunya berpunca daripada perbezaan halus dalam struktur separuh kristalnya. PA66, dengan struktur rantai yang lebih simetri dan kecenderungan yang lebih kuat untuk menghablur, mencapai kehabluran yang lebih tinggi sedikit dan mempunyai takat lebur kira-kira 40°C lebih tinggi daripada PA6. Ini menjadikan PA66 lebih sesuai untuk aplikasi pada suhu menghampiri 200°C dan ke atas. Suhu pemprosesan PA6 yang lebih rendah, kemasan permukaan yang lebih baik dan kemudahan pemprosesan yang lebih baik (sebahagiannya disebabkan oleh kadar penghabluran dan pengecutan yang lebih rendah) menjadikannya lebih disukai untuk banyak aplikasi acuan suntikan ketepatan dan untuk pengeluaran gentian.
